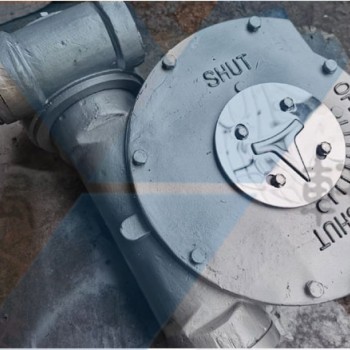

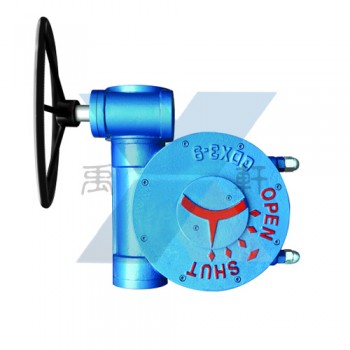

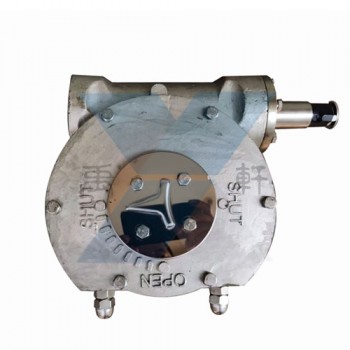

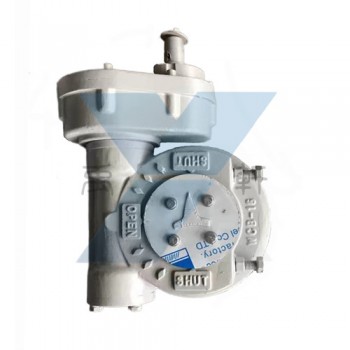

上海禹軒*生產QDX3齒輪箱組合蝸輪減速機,S系列部分回轉型閥門手動裝置產品外形美觀，是一種出口型90°回轉型手動驅動裝置，電廠專用鑄鋼蝸輪箱,煤礦配套蝸輪蝸桿齒輪箱,出口球閥蝸輪箱,水廠閥門執行器適用于蝶閥、球閥、旋塞閥等類型閥門。手輪采用鋼帶焊接，輸出力矩大。蝸輪蝸桿閥門手動裝置，包括箱體，所述的箱體內部設有蝸輪，蝸輪內穿接有輸出軸，蝸輪嚙合有蝸桿，蝸桿的兩端與箱體之間都設有圓錐滾子軸承，蝸輪一端的箱體上固定有蝸輪端蓋，蝸輪穿接在蝸輪端蓋上，蝸輪端蓋固定有扭力臂。圓錐滾子軸承可以將一個方向的力分割成軸向以及徑向的力，力分散后從而使得軸承能夠承受較大的力，避免軸承乃至整個減速機發生損壞。

小型齒輪減速機、蝸輪蝸桿減速箱，受到體積限制，其速比偏小，其傳動方向一般為平行輸入輸出不能滿足一些既有大速比減速又有垂直傳動方向要求的小型設備安裝使用。閥門蝸輪箱可選單級驅動閥門蝸輪箱和雙級驅動閥門蝸輪箱，主體材質分為WCB和HT200，QT450等。廣泛使用于蝶閥、球閥、旋塞閥、閘閥、截止閥的驅動裝置配置。

QDX3齒輪箱組合蝸輪減速機連接尺寸
QDX3齒輪箱組合蝸輪減速機(圖1)
QDX3齒輪箱組合蝸輪減速機技術參數

型號	MY-0 -1S	MY-1 -1S	MY-2 -1S	MY-3 -1S	MY-4 -1S	MY-4 -1SZ	MY-5 -1S	MY-5 -1SZ	MY-6 -1S	MY-6 -1SZ	MY-7 -1SZ	MY-8 -1SZ	MY-9 -1SZ	MY-10 -1SZ
技術參數
速比	72:1	85:1	122:1	187:1	190:1	335:1	273:1	625:1	408:1	952:1	1040:1	2940:1	3140:1	3275:1
zui大轉矩N-m	1000	1850	3000	4500	6500	8000	10000	15000	15000	18000	40000	53000	130000	170000
	102	188	306	408	663	816	1020	1530	1531	1836	2857	5408	8163	8163
輸入扭矩 N.m	63	103	122	120	175	120	185	120	185	100	170	220	230	305
重量 Kg	13	16	33	41	60	65	110	135	150	170	213	295	520	650
連接尺寸
法蘭號F	F12	F14	F16	(F20)	F25	F25	F30	F30	F35	F35	F40	F48	F60	F60
法蘭外圓(D)	150	175	210	250	300	300	350	350	415	415	475	560	686	686
DO 連接孔中心	125	140	165	205	254	254	298	298	356	356	406	483	603	603
PCD N-H-DP	4-M12 -18	4-M16 -24	4-M20 -30	8-M16 -24	8-M16 -24	8-M16 -24	8-M20 -30	8-M20 -30	8-M30 -45	8-M30 -45	8-M36 -54	12-M36 -54	20-M36 -54	20-M36 -54
凸面 (D1 xh)	85x3	100x4	130x5	140x5	200x5	200x5	230x5	230x5	260x5	260x5	300x8	370x8	470x8	470x8
zui大閥桿mm (Od)	38 12x8	45 14x9	55 16x10	65 20x12	80 22x14	80 22x14	105 28x16	105 28x16	115 32x18	115 32x18	140 36x20	155 40x22	180 45x25	200 50x28
外型尺寸
H1	66	75	92	111	145	145	160	160	200	200	225	270	315	355
H2	196	221	283	322	388	388	404	404	510	510	582	670	740	765
K	89	89	108	110	140	140	140	140	179	179	188	203	230	240
K1	47	45	63	57	80	80	70	70	90	90	100	100	117	125
K2	47	58	62	60	100	100	102	102	112	112	140	155	176	200
K3	230	260	308	360	455	455	515	515	534	534	593	653	720	920
L	83	92	113	125	155	155	197	197	230	230	264	300	368	370
L1	161	170	198	211	260	295	294	325	338	359	413	453	520	655
PD	15	21	21	28	28	28	28	28	32	32	38	45	45	45
(b)key 手輪	5	6	6	8	8	8	8	8	10	10	10	12	12	12
LO	30	35	35	40	40	40	40	40	50	50	50	50	50	50
M	300	350	400	450	500	500	600	600	650	650	700	750	800	800
