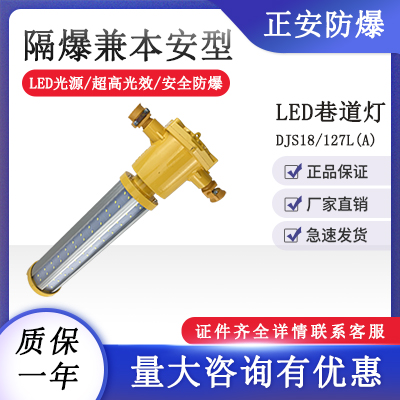

DJS18/127L(A) DJS24/127L(B) 礦用隔爆兼本安型LED巷道燈詳細介紹

1. 概述

1.1 產品特點

DJS18/127L(A) DJS24/127L(B) 礦用隔爆兼本安型LED巷道燈

該巷道燈，采用隔爆兼本安型結構設計，具有更高的使用安全性。

該巷道燈，采用 LED 光源，具有亮度大、壽命長、無污染、安全、節能等優點。

該巷道燈，外殼采用鑄鋼成型，表面粉末靜電噴涂，耐高溫硅橡膠密封和鋼化透光玻璃的一體化設

計，美觀、耐用。

1.2 主要用途及適用范圍

該巷道燈，適用于具有甲烷或煤塵爆炸危險的煤礦及非煤礦山采掘工作面，通過具有短路、過載和漏電 保護功能的隔爆型綜合保護開關供電照明，但嚴禁用于采掘工作面。

1.3 使用環境條件

a)溫度：(-20～+40)℃；

b)相對濕度：≤95% (+25 ) ℃；

c)氣壓：（80～106） kPa；

d)在具有甲烷爆炸性氣體混合物的礦井下使用；

e)在無破壞金屬與腐蝕的氣體和蒸汽的環境中使用。

產品防爆型式4

本產品為礦用隔爆型；防爆標志：“Ex d [ib ] I Ma”

2. 產品結構特征

該系列 LED 支架燈由光源組件、隔爆外殼、玻璃罩、橡膠密封圈和防護網罩等部分構成

4.

產品使用操作方法

DJS18/127L(A) DJS24/127L(B) 礦用隔爆兼本安型LED巷道燈

1). 打開進線腔端蓋，從進線喇叭口引入電源電纜，先穿入平墊圈，再穿入柱形密封圈，最后穿進接線腔；

然后，必須盡力擰緊喇叭形壓緊螺母，防止水滲入腔內；再將壓線板安裝定位、壓緊電纜。

2). 采用具有短路、過載和漏電保護功能的隔爆型綜合保護開關供電，電源線通過喇叭口接在隔爆接線腔

的零線、火線接線柱上；電纜地線接在接地接線柱上。

3). 接好電源電纜后，要蓋好端蓋，擰緊鎖蓋螺釘。

4). 采用級聯方式或單個安裝的燈具，其另一個進線喇叭口，必須先裝入一個鋼柱片，再裝入防水密封塞

和一個鋼柱片，最后，擰緊喇叭口。

5). 裝配好后，搖晃一下，確認內部無晃動、響聲，才可上電。

6). 若發現點燈不亮、或閃爍現象，應切斷電源檢查，確認正常后，再送電。

6. 運輸貯存要求

6.1 巷道燈在運輸過程中，不允許受劇烈機械沖擊和曝曬雨淋，嚴防摔擲、碰撞、重壓。

6.2 產品應貯存在環境溫度（0～40）℃的干燥、清潔及通風良好，無腐蝕性介質的倉庫內；且應遠離火

源和熱源。

7. 開箱及檢查

7.1 檢查包裝箱及箱內巷道燈的數量、說明書、合格證、裝箱單及附件是否齊全。

7.2 檢查產品外觀應完好，標志齊全。

8. 注意事項6

使用前請先閱讀本說明書，了解性能和使用方法，以免誤操作而引起意外或損壞巷道燈。

巷道燈使用前應認真檢查，確保巷道燈在無外力損傷的情況下安裝使用。

巷道燈應存放在陰涼、干燥、潔凈的環境中。

9. 安全警示

缺少零件的巷道燈嚴禁下井使用；

嚴禁在井下拆卸燈體或更換零部件；

嚴禁隨意改變產品結構或零部件，維修時不得改動電路；

嚴禁帶電安裝或移動巷道燈，否則會引發危險；

嚴禁粗暴擊打巷道燈；

巷道燈若出現故障，上井后應立即維修，存在故障的巷道燈不能下井。

應采用具有短路、過載和漏電保護的照明信號綜合保護開關配電。

嚴禁帶電開蓋。

DJS18/127L(A) DJS24/127L(B) 礦用隔爆兼本安型LED巷道燈

使用屈服應力≥320MPa（4.8 級）的緊固件。
