1.1 產品簡介

通道閘二維碼IC卡讀卡器是一款專注用于通道閘嵌入式安裝使用的門禁讀卡器，設備支持小程序動態二維碼識別，支持訪客二維碼按時間進行預約分享操作，同時可讀取二代證/IC卡序列號及IC卡扇區數據。設備支持韋根和RS485通訊。廣泛適用于小區，通道閘，門禁，梯控等場景。

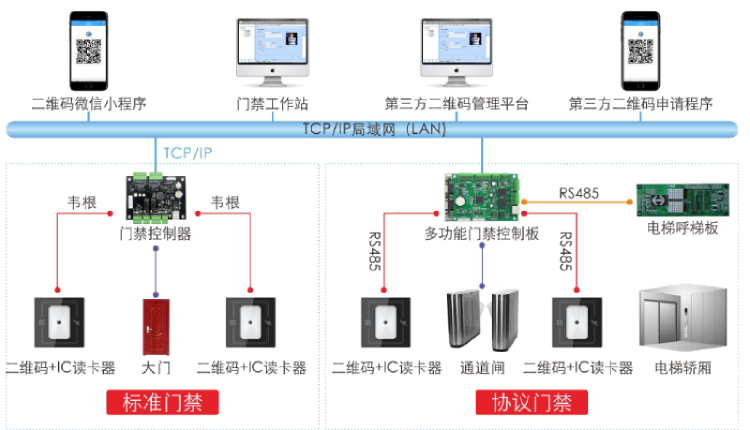

1.2 聯網模式

門禁控制器及多功能門禁控制器通過以太網與管理中心進行連接，二維碼+IC讀卡器通過韋根（或RS232）跟門禁控制器進行通訊，人員進出可以通過二維碼小程序生成具備權限的二維碼掃碼開門，也可以借助第三方系統集成后進行二維碼申請掃碼開門。

1.3 功能特點

1、抗金屬設計，可嵌入安裝于任意金屬環境中，不建議用金屬板蓋住線圈位置。

2、支持手機端網頁進行二維碼讀頭參數自定義配置。

3、支持手機小程序動態二維碼識別、Mifare卡序列號+扇區數據、二代證物理序列號、手機NFC

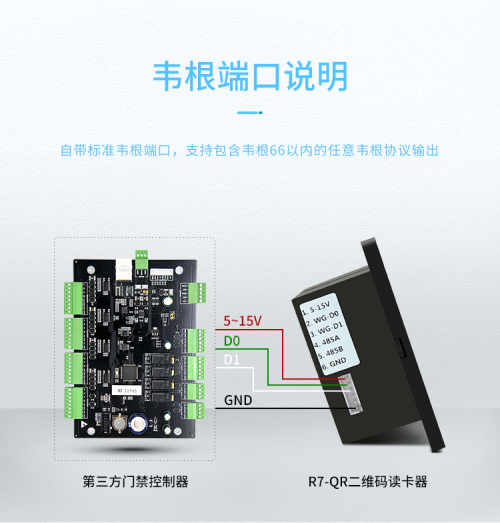

4、支持標準韋根輸出，最大支持韋根66輸出。

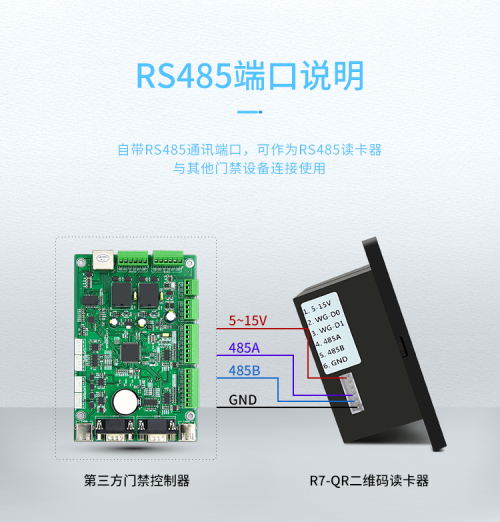

5、自帶RS485端口，可與其他任意門禁設備連接使用。

6、提供完整二維碼對接協議說明，可與第三方系統任意集成配對，實現快速二維碼門禁開門功能。

7、86底盒設計，支持嵌入式通道閘安裝。

1.4 選型表

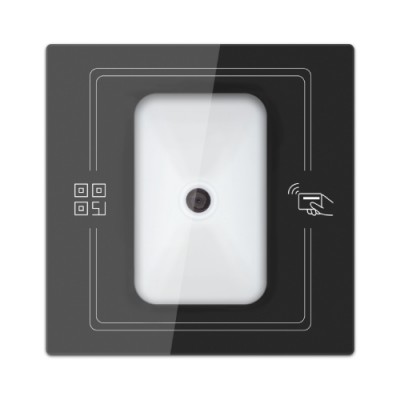

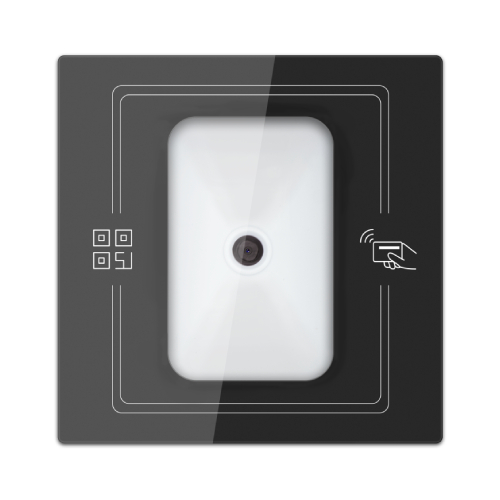

產品名稱：嵌入式二維碼IC讀卡器

產品型號：R7-QR

工作電壓：5V-15V

工作電流：≤100mA

識別距離：2cm-10cm

工作溫度：-20℃~70℃

波特率：9600-115200bps

通訊方式：1路韋根、1路RS485

二維碼：支持二維碼掃碼

支持卡片：Mifare卡序列號、Mifare卡扇區數據、二代證序列號、手機NFC

抗光性：建議室內通道閘安裝使用

安裝方式：嵌入式安裝

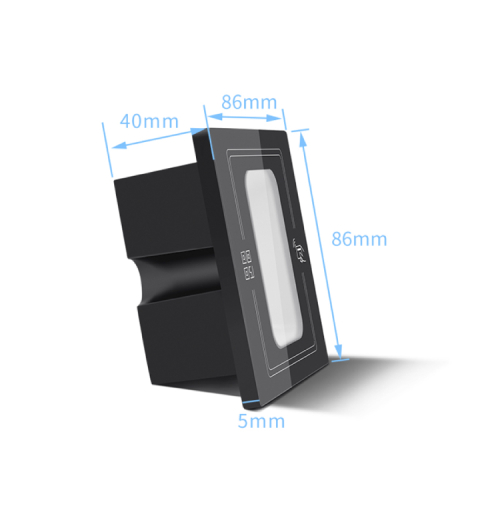

產品尺寸：86mm×86mm×40mm
