圖示為安全閥的幾種典型結構形式。圖a為活塞式安全閥，閥芯是一平板。氣源壓力作用在活塞A上，當壓力超過由彈簧力確定的安全值時，活塞A被頂開，一部分壓縮空氣即從閥口排入大氣；當氣源壓力低于安全值時，彈簧驅動活塞下移，關閉閥口。

壓力防爆閥當設備內的壓力在一定的工作壓力范圍之內時，內部介質作用于閥瓣上面的力小于加載機構加在閥上面的力，兩者之差構成閥瓣與閥座之間的密封力，使閥瓣緊壓著閥座，設備的介質無法排出。當設備內的壓力超過規定的工作壓力并達到安全閥的開啟壓力時，內部介質作用于鬧瓣上面的力大于加載機構施加在它上面的力，于是閥瓣離開閥座，安全閥開啟，設備內的介質即通過閥座排出。
       （1）當容器內有氣、液兩個相物料時，切忌安全閥應裝在氣相部分。
     （2）安全閥主要用于泄放可燃液體時，安全閥的出口應該與事故貯罐相連。
當燃料為高溫可燃液體時，那么所接收容器必須有防護設施。
    （3）安全閥可以就地放空，但是放空口必須高于操作人員一米，并且十五米范圍內不能出現明火。如果是室內安裝則放空口必須引出房頂且應該高于房頂2兩米左右。
 　　（4）有的安全閥在入口處有隔斷閥，那么它應該保持常開的狀態，隔斷閥應處于常開狀態，并用鉛加以封閉，防止錯誤的產生。

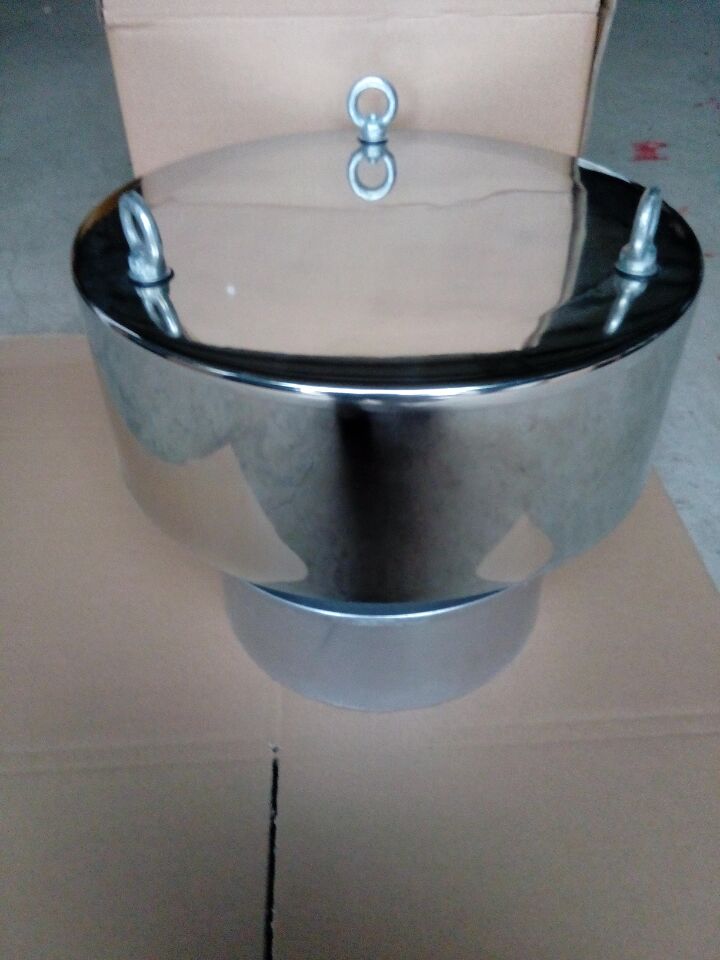

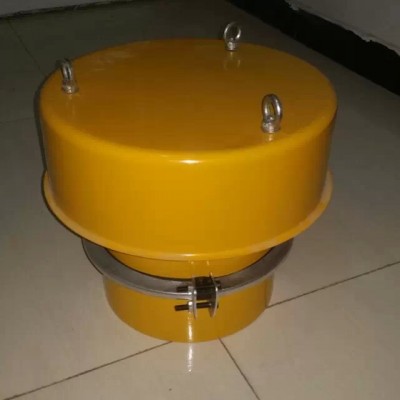

技術參數
碳鋼閥體，閥體直徑 = 273mm
zuida空氣容積 9.000m3 /h
zuida預置負壓值 - 0.002 bar ；zuida壓力 + 0.05 bar
重 量： 9.5 kg
輕質設計，減小了整體尺寸，便于搬運
 高度抗氣壓干擾
 易于安裝
