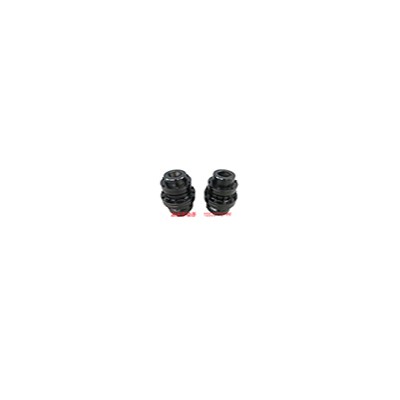

GICL型-鼓形齒式聯軸器(JB/T 8845.3-2001)屬于剛撓性聯軸器,齒式聯軸器是由齒數相同的內齒圈和帶外 齒的凸緣半聯軸器等零件組成.外齒分為直齒和鼓形齒兩種齒形,所謂鼓形齒即為將外齒制成球面,球面中心在齒輪軸線上,齒側間隙較一般齒輪大,鼓形齒聯軸器 可允許較大的角位移（相對于直齒聯軸器）,可改善齒的接觸條件,提高傳遞轉矩的能力,延長使用壽命.有角位移時沿齒寬的接觸狀態.具有徑向、軸向和角向等軸線偏差補償能力,具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點,特別適用于低速重載工況,如冶金、礦山、起重運輸?shù)刃?業、也適用于石油、化工、通用機械等各類機械的軸系傳動.

       提高鼓型齒式聯軸器使用壽命的重要途徑.齒寬系數影響輪齒的齒根彎曲強度和齒面接觸強度,齒寬系數越大,這兩項強度越大,齒寬系數影響重合度,在齒寬系數小于一定值的范圍時,其值的增大對重合度增加影響較大,而在大于這個一定值時,器值的增大對重合度增加影響變小,對于圓弧鼓度曲線的鼓形齒式聯軸器,齒寬還是確定鼓度圓半徑也側隙的參數,齒寬越大,鼓度圓半徑越大,所需要的側隙也越大,因此,需要以下兩點要求：鼓型齒式聯軸器的鼓型齒面使內、外齒的接觸條件得到改善,避免了在角位移條件下直齒齒端棱邊擠壓,應力集中的弊端,同時改善了齒面摩擦、磨損狀況,降低了噪聲,維修周期長.外齒套齒端呈喇叭形狀,使內、外齒裝拆十分方便.

　　高速鼓形齒式聯軸器通常采用潤滑油潤滑,齒面要求連續潤滑,潤滑油應排泄通暢,否則齒面溫度會升高并將積存水分和污垢,潤滑油需經高精度濾油器過濾,濾清度小于10微米,某些重要的高速鼓形齒式聯軸器還可采用集油槽孔的結構,即在外齒輪軸孔內加工出集油槽,在外齒輪齒槽底部鉆出與集油槽相通的油孔,利用鼓形齒式聯軸器高速運轉產生的離心力,將油液噴入內外齒嚙合處,使其得到充分潤滑
