一、固態去耦合器簡介

固態去耦合器LSD系列為防腐工業提供創新防腐產品的傳統，采用了自行研發的固態技術。由于LSD重量輕，采用非金屬外殼，因此被廣泛用于陰極保護系統中。

管道陰極保護中因為多半是埋地管線，現在的管道防腐層絕緣效果出色，負面效應就是耦合的雜散電流增多，一旦管道穿過高壓線路，或電氣化鐵路、電廠等干擾源，其容易干擾大，雜散電流多，甚至有些高電壓大電流會損壞陰極保護中的恒電位儀。以至于整個陰保工程無法投運，管道失去了保護，給管線壽命帶來影響。固態去耦合器應運而生，他可有效的排除各種高于陰保要求的雜散電流，并且防止雷擊損壞，耦合交流電壓。

去耦合器采用先進的固態技術。非金屬殼體。能安全有效的控制管道上交流故障電流或雷電流對埋地管道的影響，延長管道的使用壽命。同時，又能防止雜散電流在管道上匯集后對人體的危害以及對通信線路的干擾。

作為直流隔離和交流耦合裝置，LSD用于防止陰極保護電流達到預定的閾值電壓，同時還能傳導感應的交流電。當電壓力圖超過閾值電壓時，LSD立即切換到短路模式，以提供過壓保護．當過電壓過去之后，又自動切換回到直流隔離模式。這樣的運行方式可以進行無數次,這通常是由于交流故障電流或雷電電流引起。LSD的標準閡值電壓為-2V/+2V。閾值電壓可以是絕對值電壓，或峰值電壓，在此電壓處切換發生，此電壓為跨于隔離器兩端的市流和交流峰值電壓之和。這使得跨于LSD端子上的箝位電壓很低、很安全。

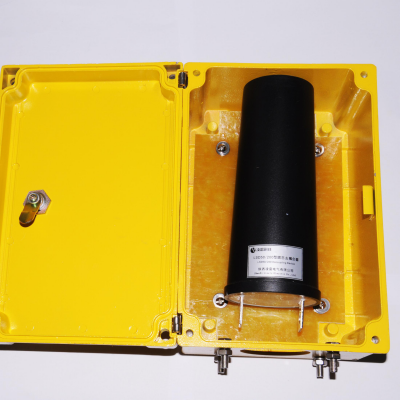

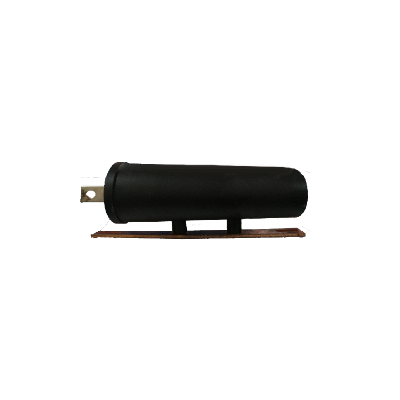

固態去耦合器本體

1、固態去耦合器外殼材料有尼龍整體注塑和鋁合金兩種,尼龍外殼密封性好,適用于 高濕度地域,鋁合金外殼散熱性好,適用于雜散電流較強區域。

2、固態去耦合器內部器件連接采用無導線設計，有兩種方案供選擇。第一種為全銅 件連接，銅板厚度為3mm，鍍鎳處理；第二種為全不銹鋼件連接，不銹鋼板厚度3mm。

二、固態去耦合器的工作原理

管道陰極保護中因為多半是埋地管線，現在的管道防腐層絕緣效果出色，負面效應就是耦合的雜散電流增多，一旦管道穿過高壓線路，或電氣化鐵路、電廠等干擾源，其容易干擾大，雜散電流多，甚至有些高電壓大電流會損壞陰極保護中的恒電位儀。以至于整個陰保工程無法投運，管道失去了保護，給管線壽命帶來影響。固態去耦合器應運而生，他可有效的排除各種高于陰保要求的雜散電流，并且防止雷擊損壞，耦合交流電壓。

三、固態去耦合器功能介紹

1、能有效隔離陰極保護直流電流；

2、對管道上耦合的交流電流具有低阻抗全導通特性，能有效降低感應的交流干擾電壓；

3、對管道上侵入的有害直流電流具有導通特性，能有效降低直流干擾電壓；

4、在感應雷電或電力線路單相短路故障狀況下，能承受預期的最大沖擊或故

電流， 故障狀態為短路模式；

5、額定隔離電壓標準型為對稱型+2V/-2V，也可根據現場的直流干擾情況按照數據表選擇隔離電壓值；

6、適應野外環境條件，滿足現場安裝、維護方便的需求。

7、設計工況下的使用壽命超過八年。

四、產品型號

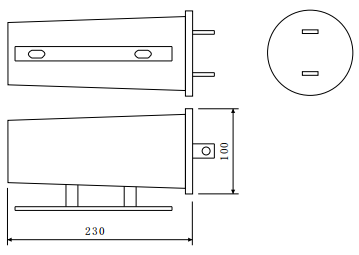

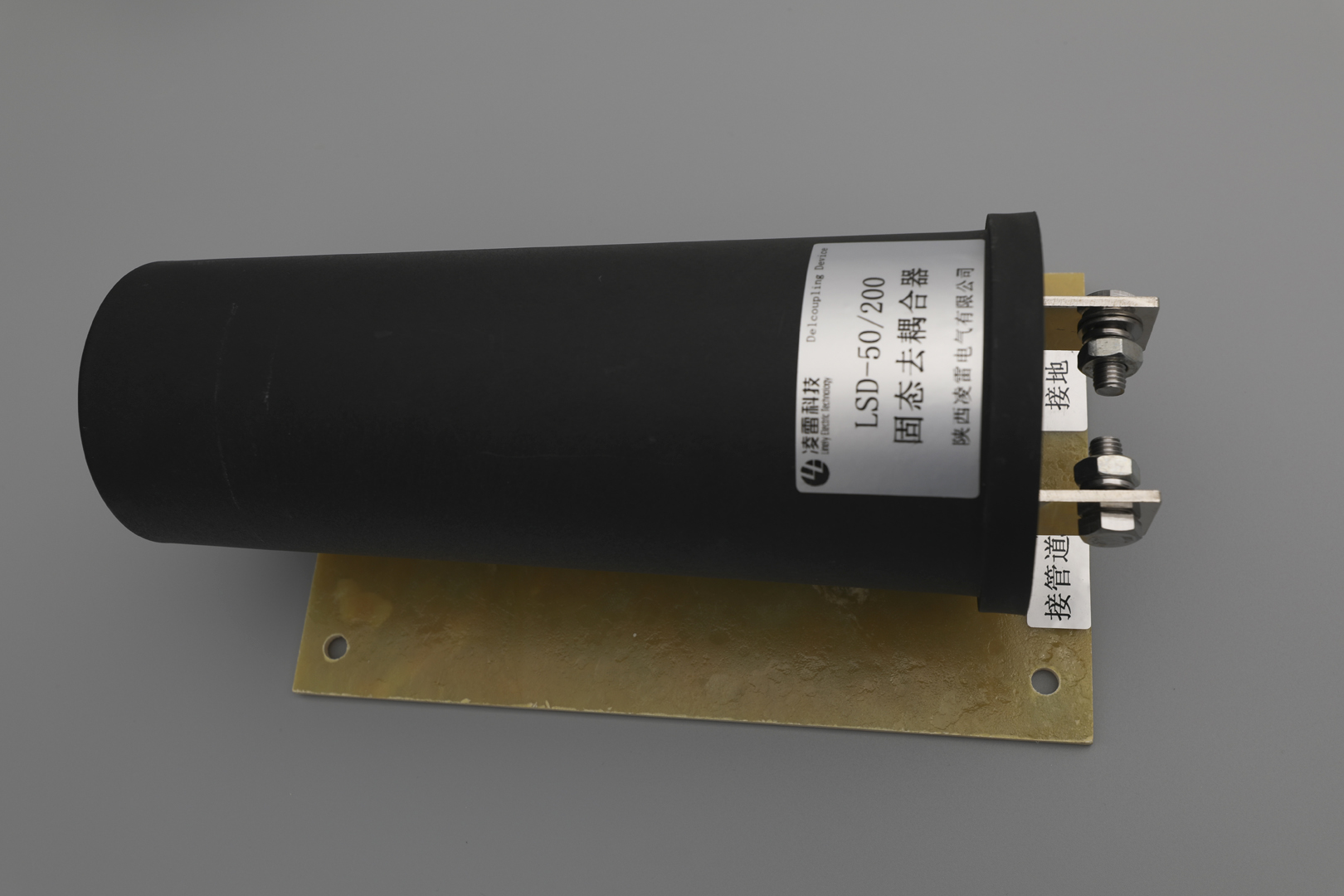

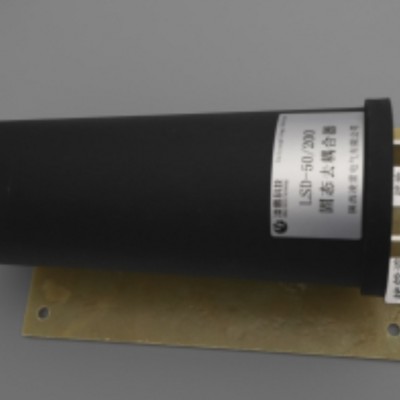

1.LSD-50/200系列

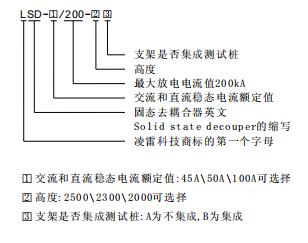

2. 產品型號說明

五、固態去耦合器支架

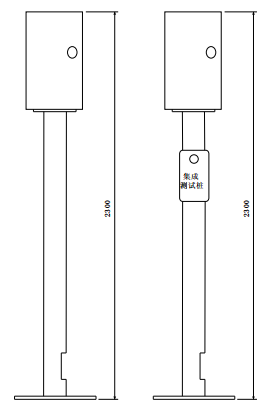

1、支架有標準型和測試功能型兩種方式供選擇；

2、架和箱體總高度有三種選擇，2.5米、2.3米、2.0米

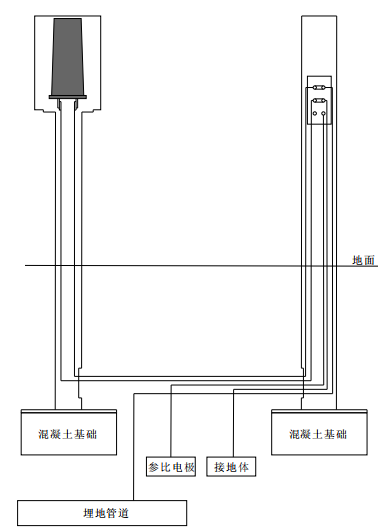

六、標準型固態去耦合器安裝

七、安裝注意事項

1、接地體安裝注意事項

 a、接地體距離地面最小距離應大于0.8米；

 b、接地體優先選用鋅包鋼、鋅帶、鋅陽極等鋅類產品,接對接地體電位的抬升;

c、接地體之間的連接應用電纜進行連接。

2、固態去耦合器安裝注意事項

a、固態去耦合器箱體與支架連接的防盜螺絲方向應為外露防盜螺絲帽；

b、箱體的標牌應在沖壓編號、公里數后用免釘膠粘貼；

c、支架底板和混凝土基礎固定牢靠。

3、電纜與管道連接應嚴格遵守陰極保護標準，注意電纜焊接后的管道補傷。
