1、產品編號：ccse-030m-pin數ZZ離散布線類型和靈活的

2、YOKOWO測試夾寬度：24mm

3、PIN匹配號碼：11到39針

4、交貨：從日本三天以下訂單接收船（需支付確認）。

項目包含在本產品集

1、接線，可以連接到該產品的，焊接一個離散線

2、連接電纜布線0.3或0.5靈活的電纜連接器

?包含三項：

1、卡連接器主體（配備制造指定數量的顧客導向銷）

2、引導和柔性電纜夾持板lockscrew×2電腦。

3、柔性電纜固定板（后表面和前表面）

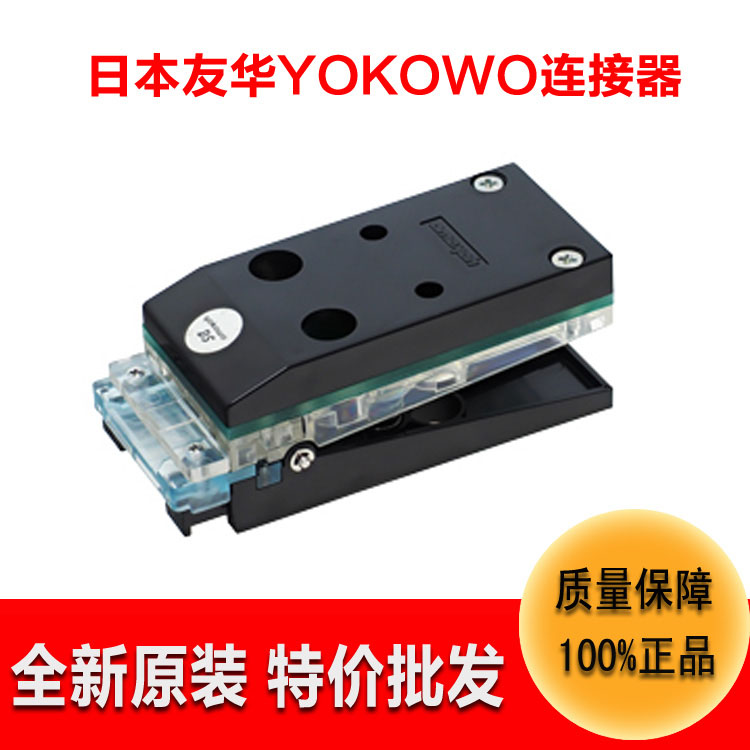

【1、YOKOWO測試夾CCSE-030M-31特征】                       【2、產品各個部分的名稱】

【3、連接形式】

因本產品采用夾式連接，極容易于FPC/FFC連接器進行裝卸。

【4、彈簧探針】

1、連接端子具有高耐久性的彈簧探頭。

*沒有插座。

【5、損耗的探頭也可以很容易地更換,修理的探頭可在同一天裝運。】
1、擰下接線蓋的螺釘并拆下接線蓋。
2、擰下板上的螺釘并拆下板。
3、用一對光鉗提取探頭。

【6、匹配的音調和引腳安排】

兩線時相互間距0.3mm的引腳排列。

【7、YOKOWO測試夾CCSE-030M-31導體接觸位置】

1、該產品符合短曝光的柔性連接器，因為止動器和銷之間的距離很短。

2、對于市場/ ccjf系列指導部分是適合我們客戶的柔性電纜確保安全健康。

3、引導部分將被傳遞連接。

【8、關于導向板】

1、因為導向板是一直延伸到制止板，所以能確切地與FPC的連接位置接合一起。

2、導向板部分的長度是10.7mm。因此，如FPC處的筆直部分為10.7mm的時候，請使用標準品夾式連接器。

【9、翻背面也能使用】

為了使夾式YOKOWO測試夾可以于FPC翻背面時FPC也能使用，所以附上背面用導向板。(1.25mm間距的系列是沒有背面用導向板。)
底部固定板成為導向，方便把FPC插入。
