購買流速流量儀之前首先我們要明確的是什么是”流速流量”,

它是用來做什么的?

一、什么是”流速流量”?

1,流速：流速指單位時間內水體移動的距離，單位為m/s。渠道和河道里的水流各點的流速是不相同的，靠近河(渠)底、河邊處的流速較小，河中心近水面處的流速最大，為了計算簡便，通常用橫斷面平均流速來表示該斷面水流的速度。
2,流量： 指單位時間內通過某一過水斷面的水量，單位為m3/s。

3,流量與流速的關系：流量= 平均流速×管道截面積

二、流速流量儀是用來做什么的?

流速流量儀是一種專為水文水利、江河流速測量、農田灌溉、市政排水、工業污水、水政水資源，溝渠明渠，水利工程，建筑排水，污水測流等行業流速流量測量的一種便攜式測量儀表，它采用了特殊的超微功耗電路設計，全數字信號處理技術，使得儀表測量更加穩定可靠，測量精度高，可廣泛用于水文、水利、農灌、給排水等需要經常移動測量而且現場又無電源的場合，是目前插入式測量水流速流量的儀器之一。

  水利水文研究TD1306A便攜式光纖流速測算儀是應用光纖信號采集原理制成的光纖測流速儀，普通的流速儀，比如像旋漿流速儀，超聲波流速儀，多普勒流速儀等大多只是測流速用的流速儀，光纖式便攜流速流量儀，能測流速，測量流量，水量等，測量流速準確，測量流速最小可到0.01M/S，是啟動流速最小，測量誤差很小的儀器設備，用光纖技術探測流速，傳感器順著水流方向，不破壞流場，信號傳輸快；測量精度高，測流線性，可測瞬時流速，也可測平均流速；無需其他配套設施，探頭非常耐用。

性能特點1、測量精度高，量程寬，可測弱流，也可測強流；

2、感應靈敏，分辨率高，啟動流速??；

3、響應速度快，可測瞬時流速，也可測平均流速；

4、校正曲線的K、C值；

5、儀器測量精準，使用簡便，攜帶方便，保養簡單

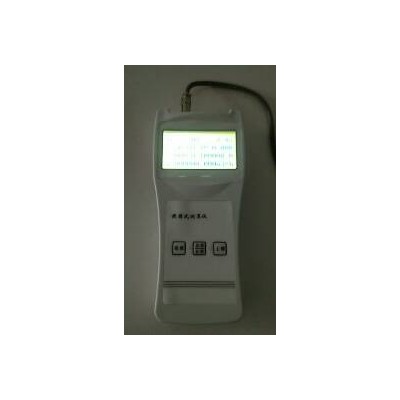

水利水文研究TD1306A便攜式光纖流速測算儀功能介紹

 1、迷你型手持主機便于用戶攜帶和測量觀測；

2、大屏幕液晶顯示具有連續背景光功能；

3、內置完整時鐘，方便用戶校準和查詢時間；

4、配有數據讀取軟件，實現數據存儲、打印和輸出功能；

5、實時顯示瞬時流速和平均流速；

6、測量模式分自動測量和手動測量，滿足不同場合的用途。

  水利水文研究便攜式光纖流速測算儀技術參數

1、測流范圍：0.01～5.00M/S

測量準確度：±1.5%±1CM/S

2、工作水深：0.4M（其他深度可定做）

3、 測量方式：自動和手動兩種

4、測量間隔：

自動方式：分0～99分鐘選擇值

手動方式：可單次或連續多次測量，間隔任意

5、測速歷時：自動設置手動方式：任意

6、工作電源： DC8.4V ±10%，內置鋰電池，充滿可連續測量>2000次

7、接 口：RS232通訊（標準沒有裝配測試

一、要求：

1. 了解流速儀的主要構造及其作用、儀器的性能。

2. 掌握流速儀的裝配步驟與保養方法。

3. 了解流速儀測流的基本方法。

二、內容：

本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量  Q＝V·S（S為斷面面積）

• 1. 流速測定：

測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：

              KN

    V＝————————  ＋  C（m/s）

              T

式中：V：測流時段內平均流速（m/s）

      K：槳葉水力螺距   C：流速儀常數

      T：測流歷時（單位為S）N：T時段內信號數

      本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。

2. 流量的計算：

流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。

 水利水文研究便攜式光纖流速測算儀儀器的維護：

測算儀的維護，短期不用時，必須撥掉插頭（斷開電源）保存。長期不用時，三個月須充電一次。

每次使用后，用清水沖洗流速儀、測桿，并用毛巾擦干，存放。

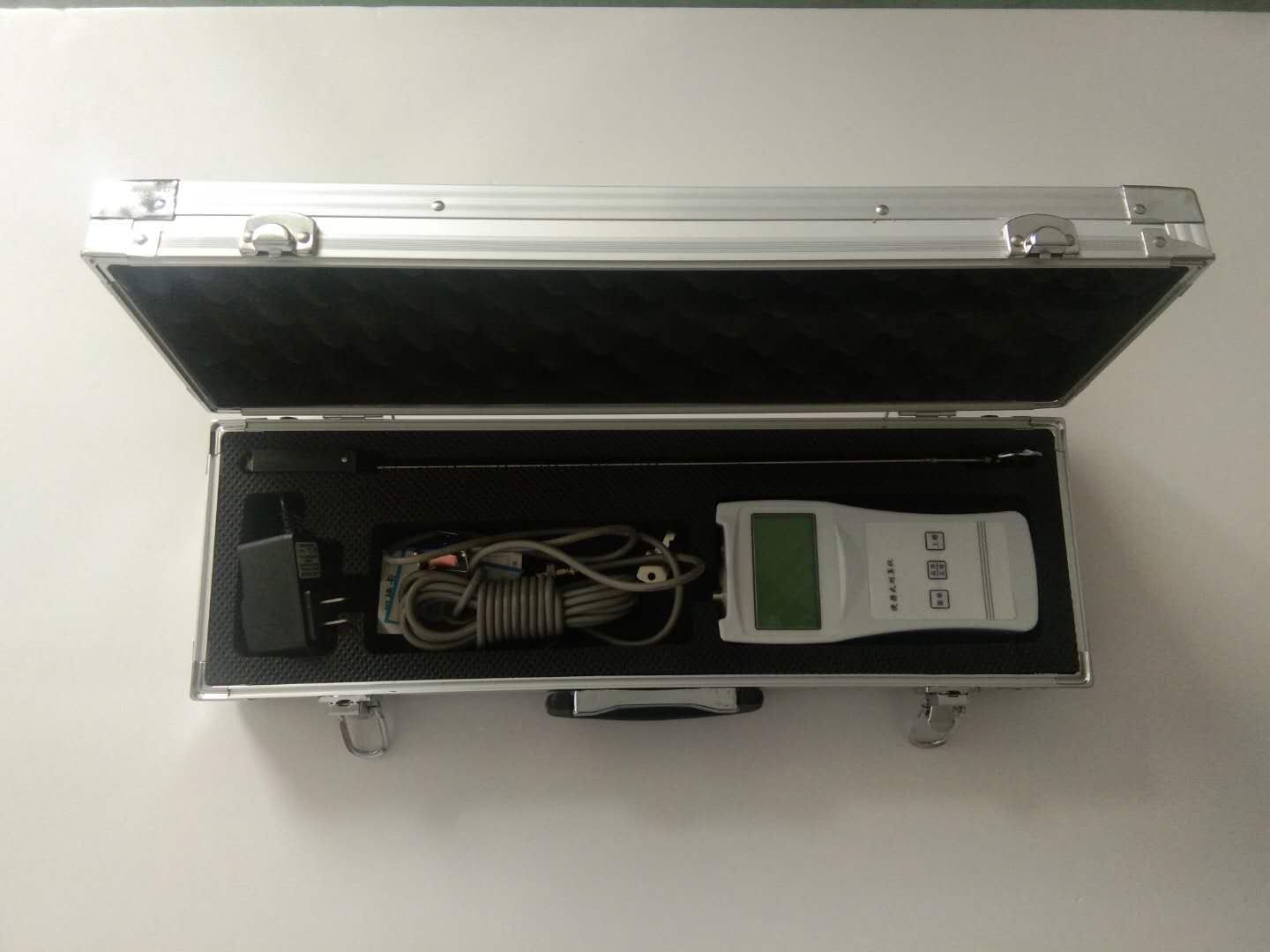

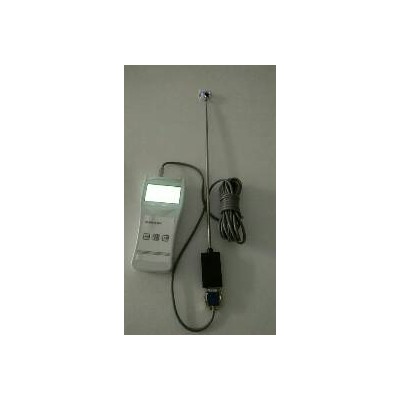

 儀器的全套設備：

流速測算儀一個

光纖傳感器一架

信號聯線 一付

*通訊電纜（選配） 一付

充電器一只

附件：

便攜式流速流量測算儀使用說明書一本

特別提醒:

儀器首次次充電應大于3小時.測試時間請設置20秒以上

每次請將電池電用完后再充.（本機有過放過充保護）

外包裝箱尺寸：560*160*80MM整體重量：≤3KG

   便攜式流速儀流速流量儀的運用是很廣泛的，流速儀運用到水利水文站，農田灌溉，明渠溝渠水渠，河道坑道水道，廠區礦區地下水，環保檢測站，實驗研究院，學校水利系，淡水海水研究所，地質勘查所，水務局等專業水利水文研究流速流量的單位。儀器測量精準，使用簡便，攜帶方便，保養簡單，可以定做非標產品，對一些特定部門和特定環境可以專門定做水流速流量儀器，達到測量要求，測量精準快速。
