一、工藝介紹：

米字型PBS棱鏡是多媒體投影儀的核心光學組件——合色分色棱鏡組的構成元件。該棱鏡可使用光學玻璃。

二、設備名稱：十一槽式半自動米字型PBS棱鏡超聲波清洗機；

三、設備型號：VGT-1107FT；

四、設備用途：光學玻璃棱鏡表面污垢的清洗；

五、清洗要求：無殘渣、表面無污、脫水。

六、清洗工藝：

①超聲波溶劑清洗→②超聲波溶劑清洗→③滴空槽→④超聲波水溶劑清洗→⑤超聲波水溶劑清洗→⑥純水噴淋漂洗→⑦超聲波熱純水漂洗→⑧超聲波熱純水漂洗→⑨超聲熱純水漂洗→⑩超聲波熱純水漂洗→⑾熱純水慢拉脫水（提籃方式：手動）。

七、主要技術參數：

1. 主機外型尺寸：長6250mm×寬1570mm×高1817mm；

2. 超音波功率：6×1500W；

3. 超音波發生器:采用原裝進口及國產有ISO認證元件制作；

4. 超音波頻率：40KHz  68KHz；

5. 過濾泵功率：5×250W；

6. 過濾器數量：9只，過濾精度20μ，10μ，5μ，1μ；

7. 加熱總功率：81KW；

8. 拋動電機功率：1/2HP ×2；

9. 整機額定電功率：85KW；

10. 電源：380VAC±10%，3p5w，50HZ；

11. 市水：0.5m³/h；

12. 純水：1.0m³/h；

13. 所有急停開關必須裝配在電配箱上（DI槽急停慢拉開關除外）。

八、設備特點：

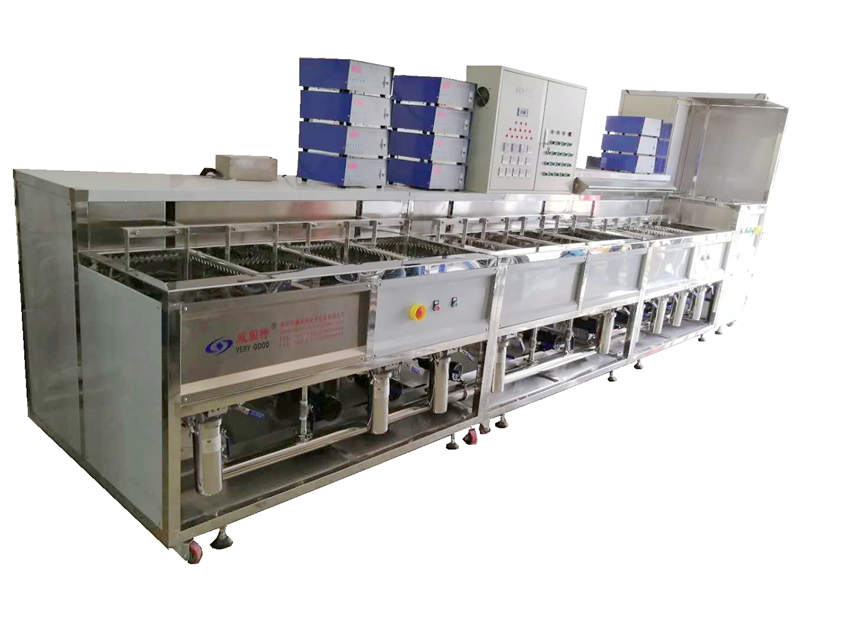

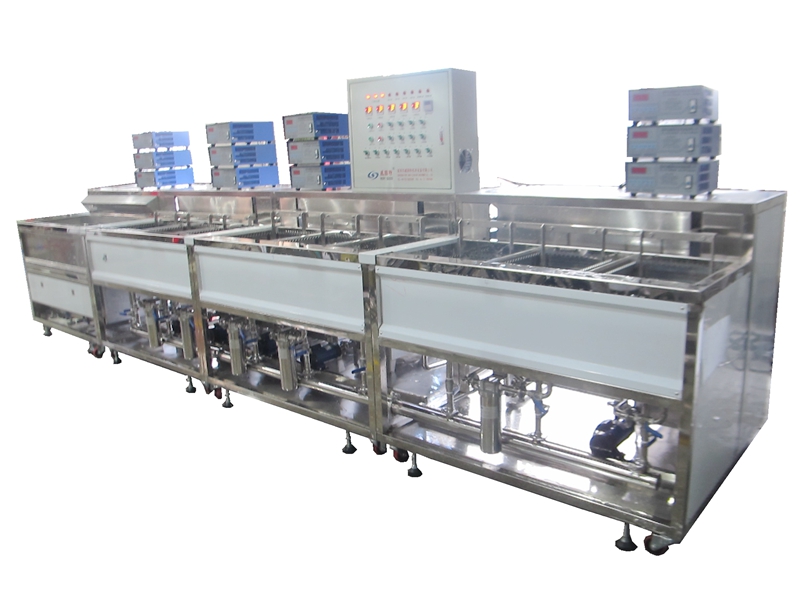

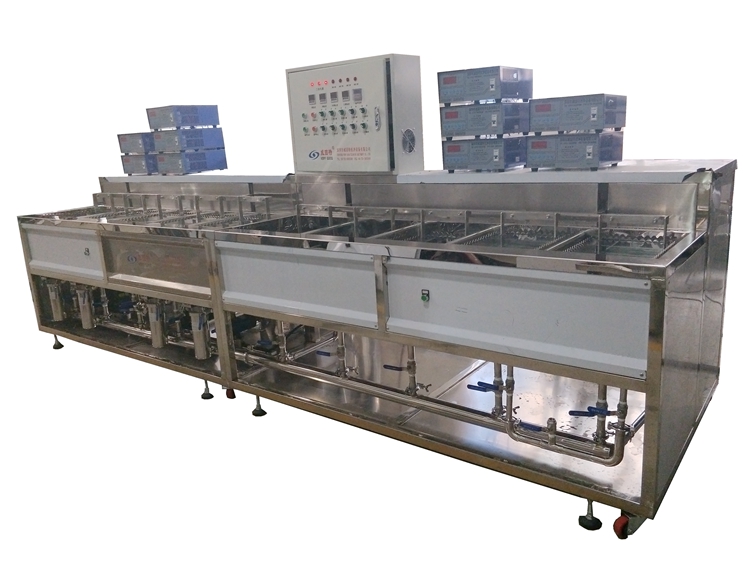

本機是由十一個優質不銹鋼材質制作的超音波水基溶劑槽、噴淋漂洗槽、純水清洗槽及純水慢拉脫水等組成的一條連續工作的由清洗到干燥的裝置。操作員將裝有工件的清洗籃同時送往各清洗工位，對工件進行清洗、升降脫水，完成清洗、干燥的工作循環。

九、設備優勢：

本機為敞開型外觀，造型美觀大方。其操作為人員控制，具備自動和手動轉換功能，也可進行手工操作，操作簡單，清洗效率高，質量效果好，適應大批量生產使用。

機械部分靈活性高、穩定可靠，減少人為產生的失誤；對于工藝管理使用配方方式，并可在設備中設計保護功能來確保操作人員及設備的安全。本機電控部分均采用進口優質件，性能可靠，設備具有清洗速度快、生產效率高、清洗效果好、使用方便、外形美觀、結構合理、使用壽命長等特點，是理想的米字型PBS棱鏡超聲波清洗機。
