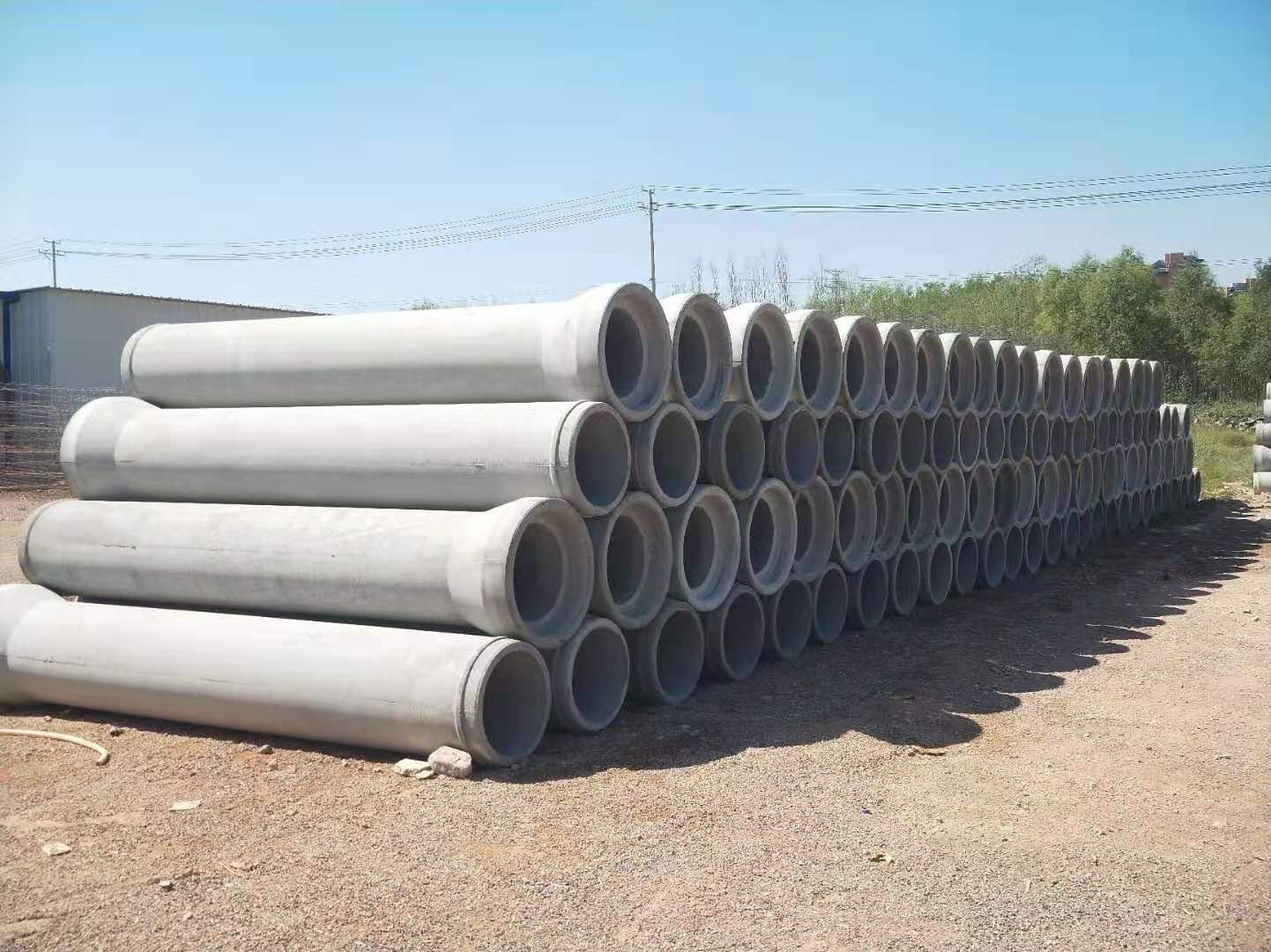

寧夏水泥管，離心制管采用塑性混凝土，成型后管壁結構是分層的，影響了混凝土的抗荷載能力；混凝土標號通常為C30，也可以做到C40，但管口的混凝土強度是低于管身的，不適合做頂管；成型時管模橫臥在離心機上高速旋轉，鋼筋網隨之運動，會出現兩種影響管材使用壽命的情況：1、鋼筋網有焊點不牢固時就會出現跑筋和漏筋現象，使管身局部出現無筋狀態；2、成型后鋼筋網很難居中，鋼筋網是偏心的，也就是鋼筋網的保護層不均勻；此工藝需要大量的模具來產量，每個模具的尺寸是存在偏差的，對開式模具長時間拆裝使用也會出現較大變形，因此導致了管材的圓度、管口垂直度、管徑尺寸和管長尺寸等偏差較大，影響工程的安裝質量，出現滲漏將導致路面下陷，對管線兩側的土壤和地下水造成污染；懸輥制管采用干硬性混凝土，管壁混凝土結構均勻，抵抗荷載能力；混凝土標號通常為C30、C40；成型時的噪音比離心工藝有所減小，操作現場的環境比離心工藝干凈一些；缺點是做小口徑管時要增加壁厚才能滿足抗滲要求；離心工藝的一些其它缺點懸輥工藝同樣存在；芯模振動此工藝采用半干硬性混凝土，立式布料內模振動并徑向擠壓成型，成型時通過對內模振動力和振幅的調整，以很好的振動力密實混凝土，從而得到C50高強度的管體混凝土，使管道的抗荷載能力和抗滲性能較離心和懸輥工藝有明顯增強。同時此工藝的砼管鋼筋網保護層均勻，不會出現離心、懸輥工藝鋼筋網位移、跳筋、并筋、散筋等現象，保障了管材的使用壽命50年。由于立式芯模振動制管工藝采用的是內外兩個整體管模，模具的剛度非常好不易變形，且一個規格只需一套模具，所以成型的砼管圓度、管徑尺寸標準，管身沒有合口縫，管內壁光潔度較離心工藝和懸輥工藝有了明顯改善。另外，立式芯模振動制管工藝在混凝土入料結束后，在軸向方向對混凝土再次進行旋轉擠壓，更加有效的增加了管口的強度和垂直度，施工安裝順利。
